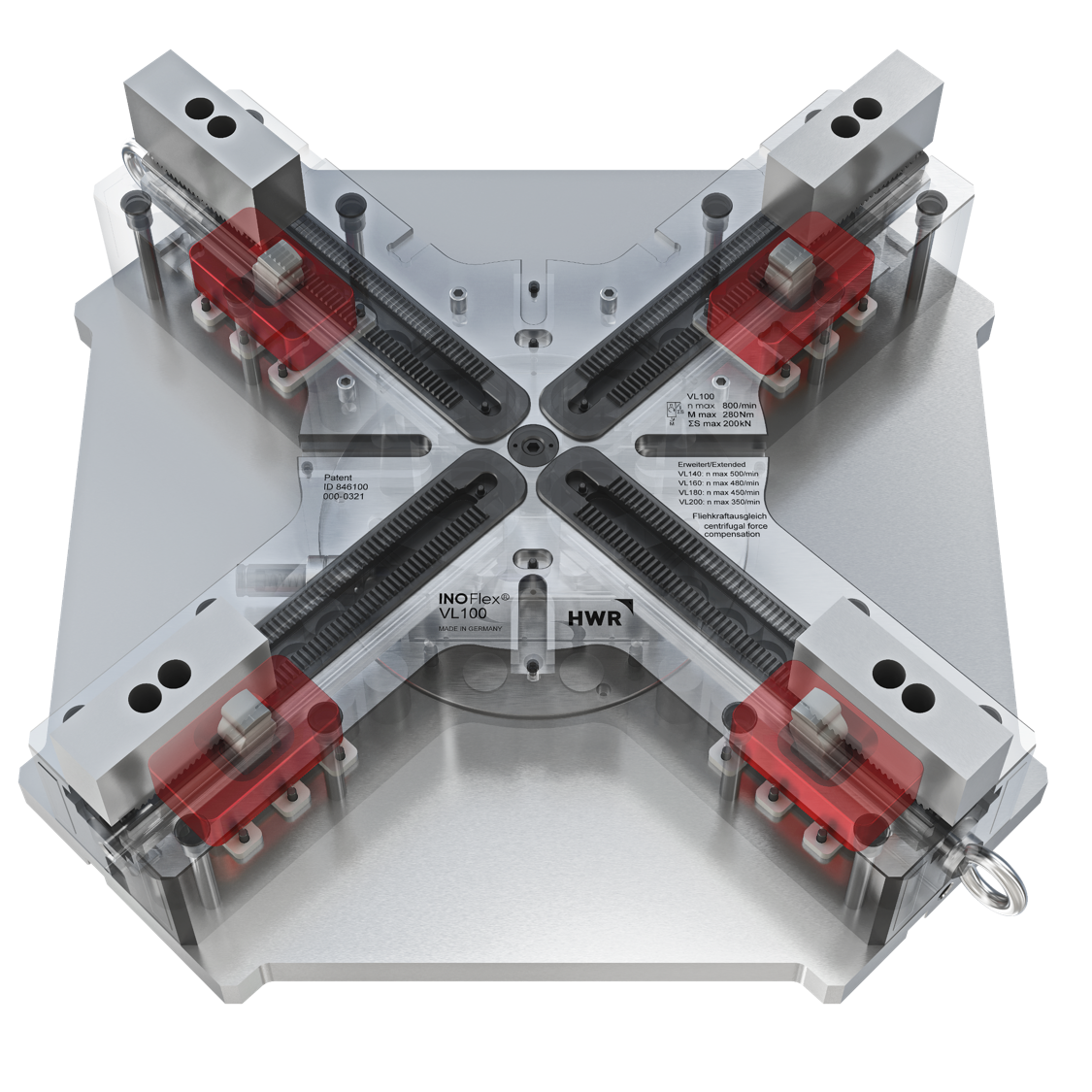

INOFlex® VL 系列 – 轻量化补偿式4爪卡盘

• 核心优势

1. 重量优化设计

  采用高强度轻质材料与结构精简设计，大幅降低卡盘自重，减少机床负载，提升动态响应与加工效率。

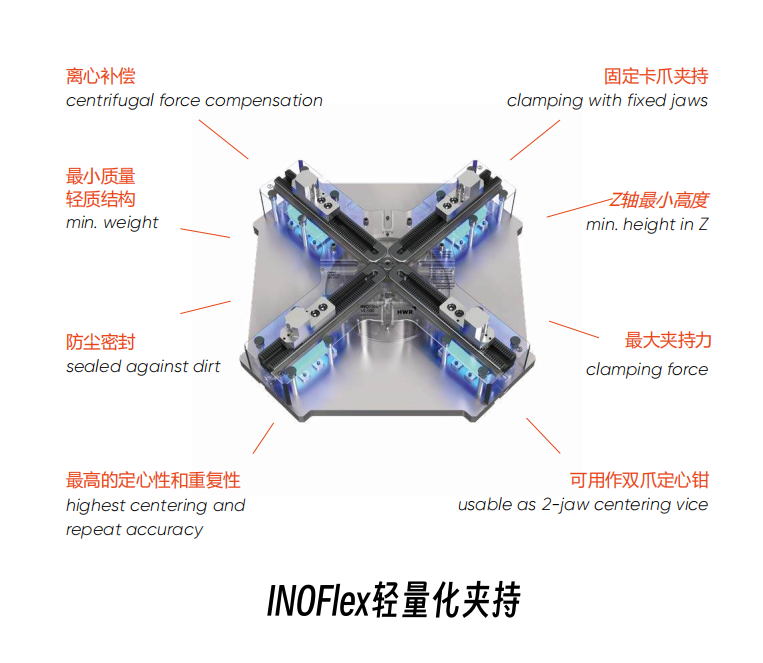

2. 离心力补偿技术

  内置离心力补偿机制，确保在高速旋转下夹持力稳定，避免因离心力导致的夹持松动，保障加工安全与精度。

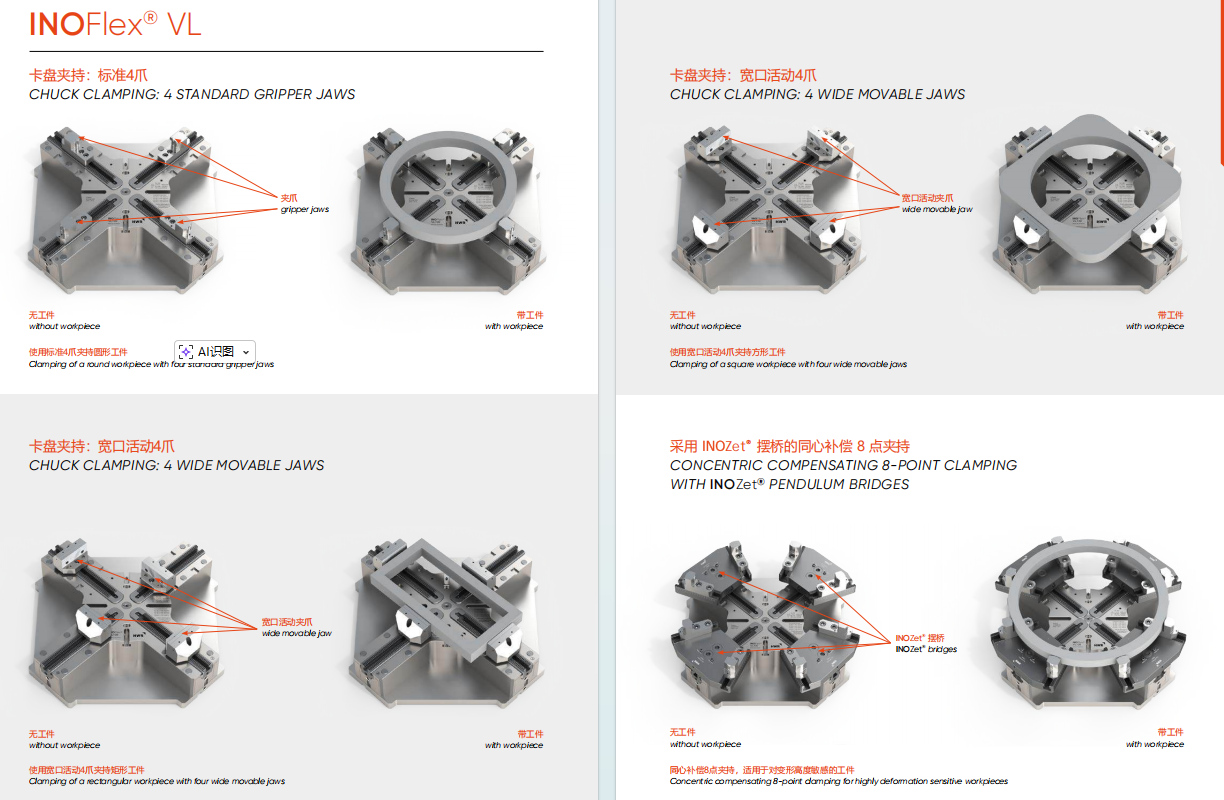

3. 4爪补偿夹持

  继承INOFlex®专利补偿技术，可同心夹持圆形、方形及不规则几何工件，尤其擅长处理变形敏感、薄壁零件。

4. 适用于铣车中心

  专为铣车复合加工中心开发，支持内外夹持，兼容多种标准软爪与硬爪，灵活应对多样化工件。

5. 模块化扩展性

  可与INOZet®摆桥系统组合，实现6爪或8爪补偿夹持，进一步提升夹持点分布均匀性，适用于超薄壁与高精度零件。

• 技术亮点

1. 补偿机制：四爪同步补偿，确保各夹持点受力均匀，避免过定位与工件变形。
2. 轻量化结构：重量降低约20%~30%，适配高速主轴与高加速度机床。
3. 高转速支持：优化动平衡设计，支持更高转速范围，提升加工效率。
4. 安装便捷：兼容常见卡盘接口，可快速替换传统卡盘，无需改造机床。

• 典型应用

1. 航空航天：薄壁壳体、叶盘等轻量化零件
2. 汽车制造：铝合金轮毂、发动机缸体
3. 医疗器械：钛合金骨骼、精密植入物
4. 模具加工：大型腔体、复杂曲面工件

• 规格范围

1. 卡盘直径：Ø325mm – Ø2000mm
2. 夹持行程：5.2mm – 11.3mm（视型号而定）
3. 最大转速：850 – 2500 rpm
4. 夹持力：100kN – 200kN（4爪模式）

 为何选择INOFlex® VL?

 “更轻、更快、更稳”——INOFlex® VL 系列将轻量化设计与补偿夹持技术完美结合，为您的高速精密加工提供可靠支持。无论是轻质合金还是难加工材料，VL系列都能在保证精度的同时，提升生产效率与设备使用寿命。

我们提供完整的产品资料、3D模型、技术图纸及操作指南，欢迎访问 雷昀官网下载专区 获取资源。
如需技术咨询或定制化支持，欢迎联系我们的工程师团队。
